Sistem Generator Tunggal

Generator Panel Set Operator

Satu Set Komponen Generator

• Generator Set - Terdiri dari mesin dan generator dan rumah-rumah panel operator.
• Operator Panel - Berkomunikasi dengan switch transfer otomatis (untuk memulai sinyal). Kontrol mulai, menjalankan dan kegiatan untuk mesin dan generator pemantauan.
• Automatic Transfer Beralih - Monitor daya pada panel switch. Ketika penurunan atau hilangnya kekuatan yang signifikan terjadi, sinyal beralih genset panel operator untuk menghidupkan mesin.
• Beralih Panel - Mendistribusikan kekuatan untuk berbagai sirkuit.

Kehilangan Daya

1. Switch transfer panel operator sinyal generator set otomatis untuk memulai.
2. Panel operator dimulai generator set dan monitor mesin dan generator fungsi.
3. Generator memasok listrik untuk beralih panel. listrik darurat didistribusikan sebagai dirancang.
4. Ketika daya utama tersedia, transfer otomatis terputus saklar genset dan menghubungkan ke jaringan listrik utama.
5. Panel operator kontrol mesin waktu berjalan untuk memungkinkan pendinginan.

Multiple Generator Systems

HMI Panel

Machine Interface (HMI) panel manusia dapat digunakan untuk beberapa konfigurasi pembangkit. Semua generator set panel individu operator berkomunikasi dengan panel HMI. Panel ini dapat memantau dan mengendalikan hingga lima generator terpisah secara bersamaan dan dapat dilengkapi dengan kemampuan paralel.

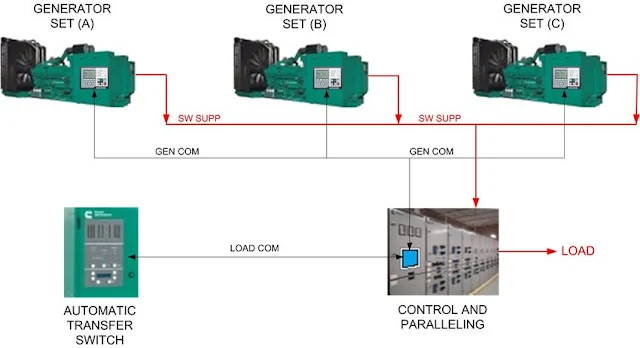

Beberapa Set Komponen Generator

Banyak gaya komponen yang tersedia untuk pemasangan generator dan konfigurasi. Sistem dapat dasar atau kompleks untuk memasukkan pemantauan jarak jauh dan setup router. Berikut adalah contoh dari komponen sistem dasar ini:

• Generator Set - Terdiri dari mesin dan generator dan panel operator.
• Operator Panel - Berkomunikasi dengan switch transfer otomatis, mesin dan generator. Kontrol mulai, menjalankan dan alarm dan kegiatan pemantauan.
• Automatic Transfer Beralih - Monitor daya pada panel switch. Ketika penurunan yang signifikan atau kehilangan daya terjadi, beralih sinyal HMI ke panel Operator genset yang tepat untuk memulai mesin.
• Control dan Paralelisasi Panel - panel Rumah HMI, pemutus sirkuit dan switch digunakan untuk mendistribusikan listrik ke berbagai sirkuit.

Menggunakan dasar komponen sistem generator dapat setup dan dikonfigurasi dalam dua cara yang berbeda. Di bawah ini adalah contoh dari konfigurasi Redundant dan Konfigurasi Paralel. kemungkinan konfigurasi hanya dibatasi oleh kemampuan peralatan.

Konfigurasi berlebihan

konfigurasi berlebihan digunakan saat listrik darurat konstan sangat penting untuk operasi fasilitas. Redundansi dapat dibentuk dengan dua atau lebih generator. Generator primer (s) harus mampu mendukung kebutuhan beban fasilitas. Generator sekunder (s) harus berukuran untuk menerima persyaratan beban ketika generator utama (s) gagal.

Power Loss Redundant Konfigurasi

Generator Set (A) dan Generator Set (B) adalah generator utama. Generator Set (C) adalah generator berlebihan (Gambar 2).

Ketika daya utama hilang atau rusak dan Generator Set (A) gagal selama operasi, peristiwa berikut terjadi:

1. Automatic Transfer Switch sinyal panel HMI untuk memulai startup dari Generator Set (A) dan Generator Set (B) melalui panel Operator pembangkit.
2. Panel HMI memonitor pembangkit utama set operasi dan sejajar mereka ke dalam sistem operasi.
3. Beralih panel mendistribusikan kekuasaan darurat yang ditunjuk.
4. Generator Set (A) memiliki peringatan shutdown yang aktif.
5. Panel HMI memulai startup dari Generator Set (C), Generator Set (A) akan dihapus dari konfigurasi dan cool-down / operasi penutupan dilakukan.
6. Panel HMI sejajar Generator Set (C) dengan Generator Set (B), beban sistem monitor dan kondisi alarm untuk generator online.
7. Ketika daya utama tersedia, transfer otomatis terputus saklar genset dan menghubungkan ke jaringan listrik utama.
8. HMI Panel sinyal Generator Set (B) dan panel Generator Set (C) operator untuk melakukan mendinginkan operasi / shutdown.

Konfigurasi paralel

konfigurasi paralel adalah biaya yang lebih efektif daripada konfigurasi berlebihan. Dalam konfigurasi paralel generator semua generator utama dan ukuran untuk memenuhi kebutuhan beban tanpa redundansi apapun. Dalam konfigurasi ini jika pembangkit setiap gagal, sirkuit harus diisolasi untuk mengurangi kebutuhan beban.

Power Loss Paralel Konfigurasi

Generator Set (A), Generator Set (B) dan Generator Set (C) adalah semua generator utama.

Ketika daya utama hilang atau rusak dan Generator Set (C) gagal selama operasi, peristiwa berikut terjadi:

1. Automatic Transfer Switch sinyal panel HMI untuk memulai startup dari Generator Set (A), Generator Set (B) dan Generator Set (C) melalui panel Operator pembangkit.
2. HMI monitor panel generator set operasi dan sejajar mereka ke dalam sistem untuk menerima beban.
3. Beralih panel mendistribusikan kekuasaan darurat yang ditunjuk.
4. Generator Set (C) memiliki peringatan shutdown yang aktif.
5. Panel HMI memulai shutdown Generator Set (C) dan dihapus dari konfigurasi untuk operasi pendinginan / shutdown.
6. Sirkuit harus diisolasi untuk mengurangi kebutuhan beban.
7. Ketika daya utama tersedia, transfer otomatis terputus saklar genset dan menghubungkan ke jaringan listrik utama.
8. HMI Panel sinyal Generator Set (A) dan Generator Set (B) untuk melakukan mendinginkan operasi / shutdown.

Remote Network Interfacing

Remote HMIs

HMIs terpencil datang dalam model yang berbeda seperti:

• Jarak Jauh Unit - Satuan dapat mengontrol generator di lokasi jauh dari panel kontrol utama.
• Bar Grafik - Menampilkan informasi grafis pada generator kinerja elektromekanis.
• Annunciator - Menyediakan indikasi visual dan terdengar alarm atau kondisi status.

Generator besar sering dapat terletak di ruang yang terpisah dari switching kamar. Untuk contoh ini, annunciators dihubungkan jauh di ruang saklar untuk memungkinkan pemantauan generator set individu (Gambar 3). Untuk operasi kritis menonton dapat diimplementasikan untuk memeriksa operasi pembangkit selama gangguan listrik. Service Genset.

Remote Monitoring

Pemasangan Monitor Jauh memungkinkan kemampuan pemantauan diperpanjang. Beberapa kemampuan antara lain:

• Antarmuka akses pengguna dengan beberapa PC untuk memantau di beberapa lokasi yang ditunjuk.
• Interface dengan perangkat pintar untuk memantau via WIFI.
• Kirim email melalui SMTP, teks melalui SMS ke perangkat yang ditunjuk.
